Leírás
|
|
|
|
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni. |
|

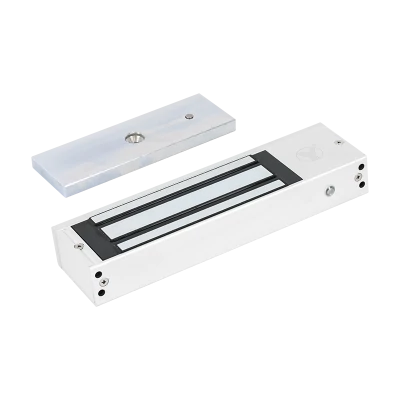

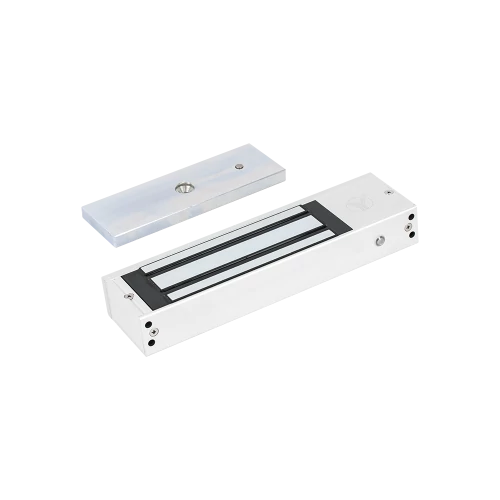

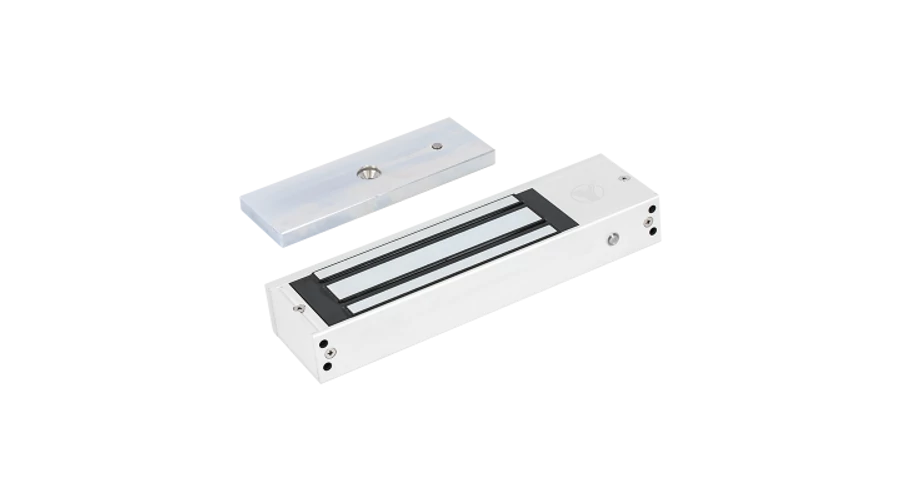

Az YM-500NT(LED) egy 500 kg tartóerejű, időzíthető, felületre szerelhető síkmágnes, 12/24V DC-s működéssel. Rendelkezik LED-es és zárállapot (NO-NC-COM) visszajelzéssel, valamint visszazárási időzítéssel. Ideális nagy méretű portálajtók vagy kapuk zárásának biztosításához. |
| Konzol kiválasztása | Kifelé nyíló ajtó | Befelé nyíló ajtó | |
| Szerelési környezet | széles tok | keskeny tok | keskeny/széles tok |
| Illusztráció |
|
|
|
| Mágnes | saját konzollal | MBK-500NZL -"L" | |
| Ellendarab | átmenő csavarral | MBK-500I | MBK-500NZL -"Z" |
|
A síkmágnesek lehetséges szerelési módjairól bővebb információt a csatolt .pdf-ekben talál. |
Csatolt dokumentumok
Paraméterek
| Tápfeszültség (V) | 12 / 24 V |
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 490 mA (12 V) | 245 mA (24 V) |
| Teljesítmény (W) | 5,88 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 5,88 W |
| Várható éves fogyasztás (kWh) | 51,5 kWh |
| Tartóerő (N) | 4903 N |
| Tartóerő (kgf) | 500 kgf |
| Működési módok | szünetáramú - feszültségre zár |
| Beépített kioldó gomb | nincs |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Visszajelzés | zár állapot (ajtó zárva) |
| Visszajelzés típusa | HALL szenzor |
| Zár állapot visszajelzés típusa | NO/NC |
| LED visszajelzés | van |
| Felhasználási terület | kapuk |
| Telepítés helye | beltér |
| Szerelési mód | felületre konzollal |
| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-280GU, MBK-500I, MBK-500NL, MBK-500NZL |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 265 x 73 x 41 mm |
| Ellendarab mérete | 185 x 60 x 13,5 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 4,30 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
