Leírás
|
|
|
|
|
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni. |
|

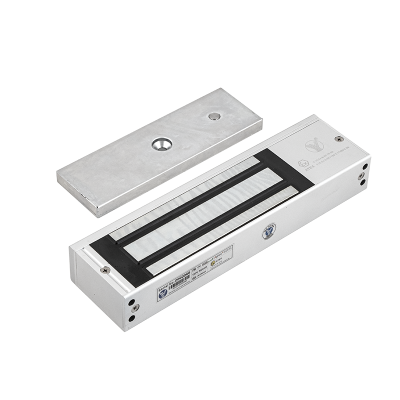

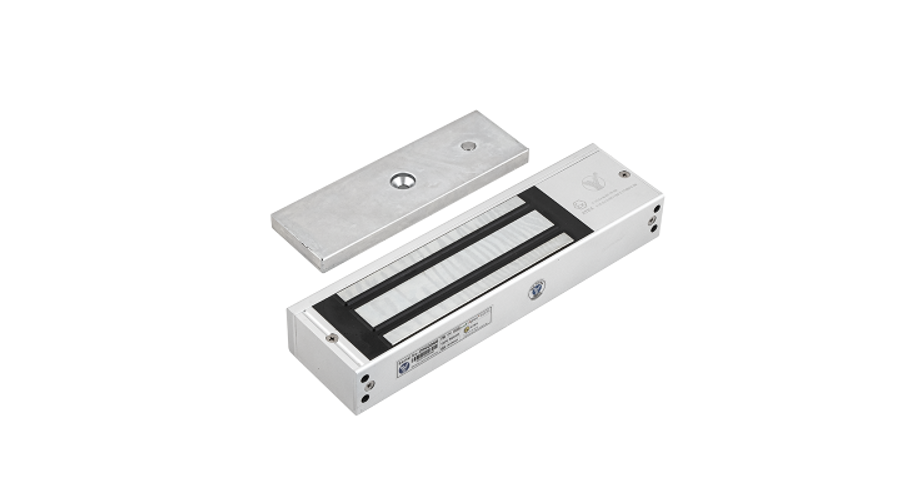

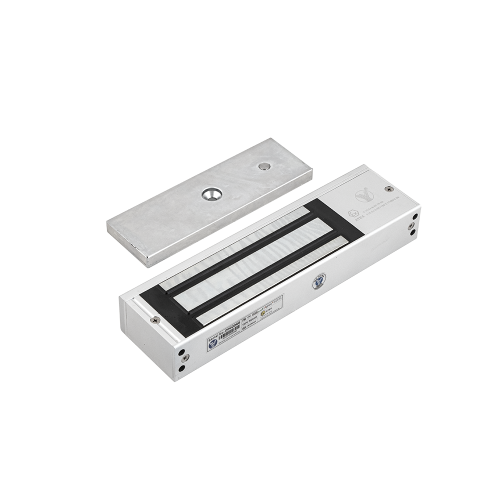

Az YM-500N-EX egy cseppálló (IP66), 500 kg tartóerejű, felületre szerelhető robbanásbiztos (ATEX) minősítéssel rendelkező síkmágnes 12 V DC-s működéssel. Rendelkezik zárállapot (NO-COM) visszajelzéssel. A védelem szintje gáz és por esetében: Gáz (II 1G Ex ib IIC T6 Gb): Földfelszínen, robbanásveszélyes gáz jelenléte mellett is magas biztonságú (1-es zónába telepíthető), gyújtószikra mentes, robbanási csoportja reprezentáns hidrogén gáz esetében a készülék védelme 85°C felületi hőmérsékletig nagy mértékű. Por (II 2D Ex ib IIIC T85°C/T100°C Db): Földfelszínen, robbanásveszélyes por jelenléte mellett normál biztonságú (22-es zónába telepíthető), gyújtószikra mentes, robbanási csoportja vezető por esetében a készülék védelme 85°C és 100°C közötti felületi hőmérsékletig nagy mértékű. 12 V DC tápellátású és NC/COM ajtóállapot visszajelzéssel rendelkezik. |
Csatolt dokumentumok
Paraméterek
| Tápfeszültség | 12 V |
| Tápfeszültség típusa | DC |
| Áramfelvétel | 550 mA (12 V) |
| Teljesítmény | 6,6 W |
| Fogyasztás nyitáskor | 0 W |
| Fogyasztás záráskor | 6,6 W |
| Éves fogyasztás (99,9% zárt állapot) | 57,8 kWh |
| Éves költség ( 70 Ft / kWh ) | ~ 4100 Ft |
| Tartóerő (N) | 4903 N |
| Tartóerő (kg) | 500 kg |
| Működési mód | szünetáramú - feszültségre zár |
| Vezérlés módja | tápmegszakítás |
| Vissazárási időzítés (másodperc) | - |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Visszajelzés | zár állapot (ajtó zárva) |
| Visszajelzés típusa | HALL szenzor |
| Zár visszajelzés típusa | NO |
| LED visszajelzés | Nem |
| Felhaználási terület | robbanásbiztos környezet |
| Szerelési mód | felületre |
| Kiegészítők a csomagban | ellendarab, mágnestartó "I" konzol, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-280NZL-EX |
| Telepítési hely | beltér |
| Védelmi mutató | IP66 |
| Huzatterhelt ajtó nyitása | igen |
| Méret | 265 x 73 x 39,5 mm |
| Ellendarab mérete | 185 x 60 x 13,5 mm |
| ATEX besorolás | gáz:II 1G Ex ib IIC T6 Gb, por:II 2D Ex ib IIIC T85°C/T100°C Db |
| Környezeti hőmérséklet ( °C ) | -20°C ~ +55°C |
| Garancia | 36 hónap |
| Tanúsítványok | CE, DOC, EMC |
