Leírás
Az YB-100+ egy süllyesztetten szerelhető, fail safe (áramszünet esetén nyitott), állítható visszazárási időzítésű, visszajelzéssel rendelkező csapzár. A csapzár vezérlése tápfeszültség elvételével történik.
Az elektromos csapzárak ideálisak olyan ajtók zárására, ahol gyorsan, egyszerűen akarják megoldani a nyílászárók elektromos zárását. A csomagban a szerelési kellékek (csavarok, rögzítést segítő konzolok) mellett a csapzár, valamint a hozzá tartozó mágnest tartalmazó ellendarab található. A csapzárak telepítését beltérre, zárt helyre javasoljuk.
FIGYELEM! A csapzárak menekülési útvonalra nem telepíthetőek! A csapzáraknak nagyon pontos záródásra van szükségük, előfeszített állapotban a csap nem fog behúzódni.
Csatolt dokumentumok
Paraméterek
| Szerelési mód | süllyesztve szerelhető |
| Tartóerő | 800 kg |
| Telepítés helye | beltér |
| Tápfeszültség | 12V DC |
| Áramfelvétel | 900 mA (12 V DC) |
| Nyugalmi áramfelvétel | 170 mA (12 V DC) |
| Teljesítmény | Nyitás pillanatában:10,8 W - Nyugalmi állapotban:2,04 W |
| Működési mód | szünetáramú - fail-safe - feszültségre zár |
| Nyitásvezérlés módja | tápelvétellel |
| Maximális nyitójel hossza | impulzus (<1s) |
| Ajtóállapot-vissajelzés típusa | NO/COM |
| Visszazárási idő állítható | 0 / 3 / 6 / 9 mp |
| LED | Nem |
| Feszülő ajtó esetén nyit | Nem |
| Kompatibilis konzol(ok) | BBK-500, BBK-600, BBK-601, BBK-700 |
| Csapzár méret | 205 x 35 x 41,5 mm |
| Süllyesztési méret | 140 x 29 x 35 mm |
| Ellendarab méret | 90 x 25 x 2 mm |
| Javasolt használat | befelé nyíló ajtó esetében, kifelé nyíló ajtó esetében |
| Védelmi mutató (víz/por) | nincs besorolás |
| Működési hőmérséklet | -10°C ~ +55°C |
| Csap mérete | 16 x 16 Ø mm |
| Csap típusa | hengeres |
| Garancia | 12 hónap |
| Tanúsítvány | CE |
| Gyártó | YLI |

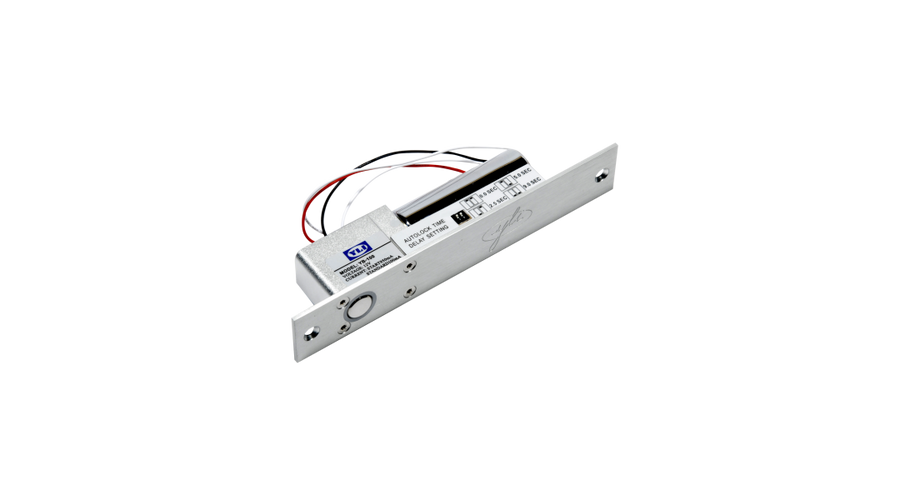

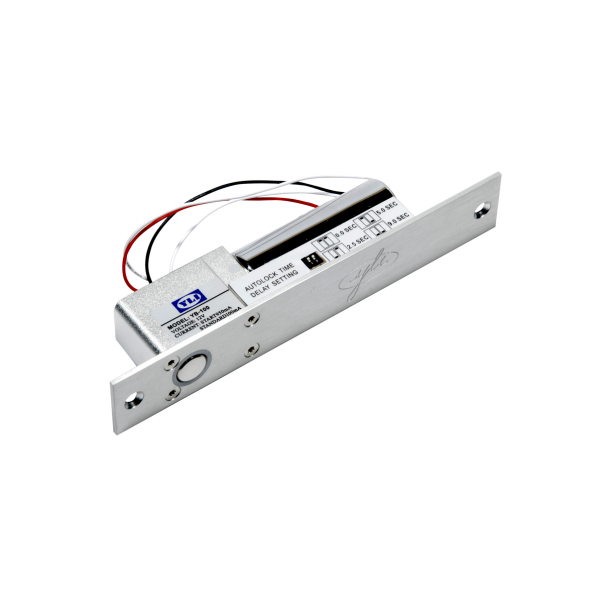

Elektromos csapzár mágneses ellendarabbal, időzítéssel és visszajelzéssel YB-100+
Az YB-100+ egy süllyesztetten szerelhető, fail safe (áramszünet esetén nyitott), állítható visszazárási időzítésű, visszajelzéssel rendelkező csapzár. A csapzár vezérlése tápfeszültség elvételével történik.
Az elektromos csapzárak ideálisak olyan ajtók zárására, ahol gyorsan, egyszerűen akarják megoldani a nyílászárók elektromos zárását. A csomagban a szerelési kellékek (csavarok, rögzítést segítő konzolok) mellett a csapzár, valamint a hozzá tartozó mágnest tartalmazó ellendarab található. A csapzárak telepítését beltérre, zárt helyre javasoljuk.
FIGYELEM! A csapzárak menekülési útvonalra nem telepíthetőek! A csapzáraknak nagyon pontos záródásra van szükségük, előfeszített állapotban a csap nem fog behúzódni.
