Leírás
|

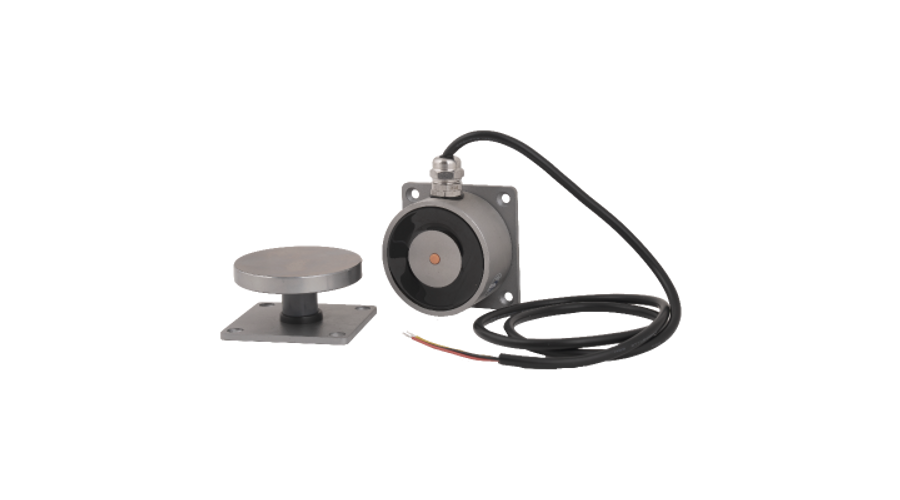

Az ajtótartó mágnesek feladata jelzésig nyitott állapotban tartani a tűzszakasz határon lévő ajtót. Tűzjelzés esetén a mágnes tápellátását megszakítjuk, így az be tud csukódni. Ideális tűzjelző rendszerekhez. Az YD-611-EX egy vízálló (IP67), 150 kg tartóerejű, felületre szerelhető robbanásbiztos (ATEX) minősítéssel rendelkező ajtótartó mágnes. Ideális robbanás veszélyes környezetekben található ajtók zárásának biztosításához. A védelem szintje gáz és por esetében: Gáz (II 1G Ex ib IIC T6 Gb): Földfelszínen, robbanásveszélyes gáz jelenléte mellett is magas biztonságú (1-es zónába telepíthető), gyújtószikra mentes, robbanási csoportja reprezentáns hidrogén gáz esetében a készülék védelme 85°C felületi hőmérsékletig nagy mértékű. Por (II 2D Ex ib IIIC T85°C/T100°C Db): Földfelszínen, robbanásveszélyes por jelenléte mellett normál biztonságó (22-es zónába telepíthető), gyújtószikra mentes, robbanási csoportja vezető por esetében a készülék védelme 85°C és 100°C közötti felületi hőmérsékletig nagy mértékű. 12 V DC tápellátású és NC/COM ajtóállapot visszajelzéssel rendelkezik. |
|
Csatolt dokumentumok
Paraméterek
| Tápfeszültség | 12 / 24 V |
| Tápfeszültség típusa | DC |
| Áramfelvétel | 260 mA (12 V) | 130 mA (24 V) |
| Teljesítmény | 3,12 W |
| Fogyasztás nyitáskor | 0 W |
| Fogyasztás záráskor | 3,12 W |
| Éves fogyasztás (99,9% zárt állapot) | 27,3 kWh |
| Éves költség ( 70 Ft / kWh ) | > 2000 Ft |
| Tartóerő (N) | 1 471 N |
| Tartóerő (kg) | 150 kg |
| Működési mód | szünetáramú - feszültségre zár |
| Vezérlés módja | tápmegszakítás |
| Beépített kioldó gomb | nincs |
| Áramszüneti viselkedés | Fail-safe - nyitva marad |
| Alacsony fogyasztású? | Igen ( > 260 mA ) |
| Felhaználási terület | robbanásbiztos környezet |
| Szerelési mód | felületre |
| Kiegészítők a csomagban | ellendarab, csavarkészlet |
| Telepítési hely | beltér, kültér |
| Védelmi mutató | IP67 |
| Huzatterhelt ajtó nyitása | igen |
| Méret | 97,5 x 75 x 40 mm |
| Ellendarab mérete | 75 x 75 x 39 mm |
| ATEX besorolás | Gáz:II 1G Ex ib IIC T6 Gb, Por:II 2D Ex ib IIIC T85°C/T100°C Db |
| Garancia | 12 hónap |
| Tanúsítványok | CE, DOC, EMC |
