Leírás
A síkmágnes konzolok a síkmágnesek és ellendarabjaik szerelését hivatottak megoldani. Mindegy hogy milyen ajtóra szeretné szerelni síkmágnesét, vagy maga a mágnes milyen fajta, különféle konzoljaink között mindenképp megtalálja az Önnek megfelelő darabot.
Az MBK-500NZL-EX egy három részből álló konzolszett az YM-500N-EX típusú síkmágnesek robbanásbiztos környezetben (ATEX) befelé nyíló ajtóra történő szereléséhez. A „Z” konzol az ellendarab, az „L” konzol pedig a mágnes szerelését teszi lehetővé.
|

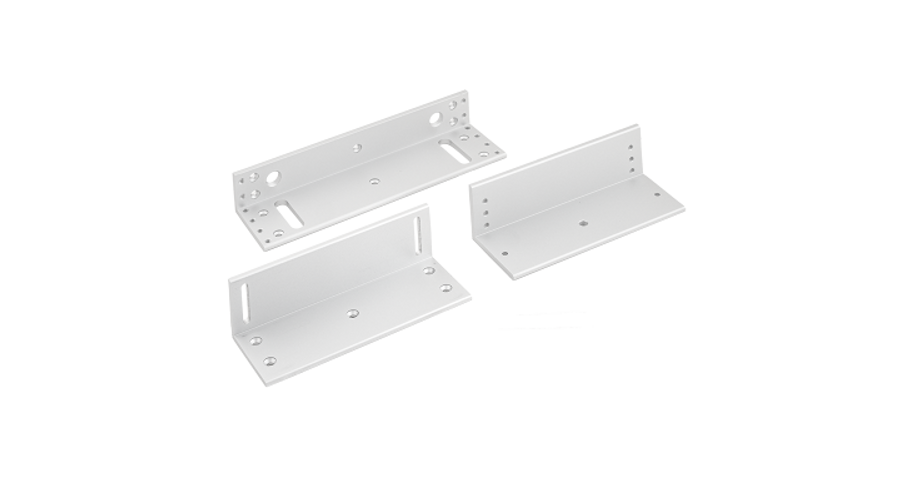

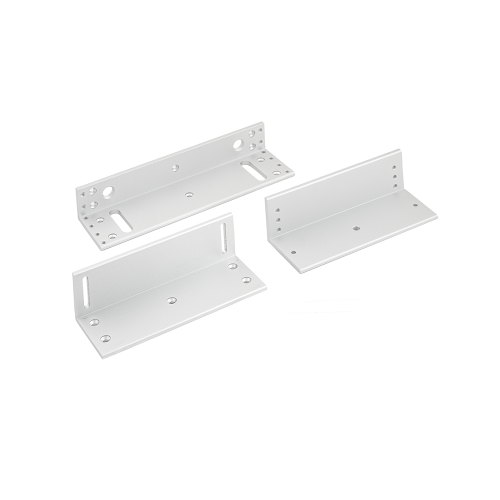

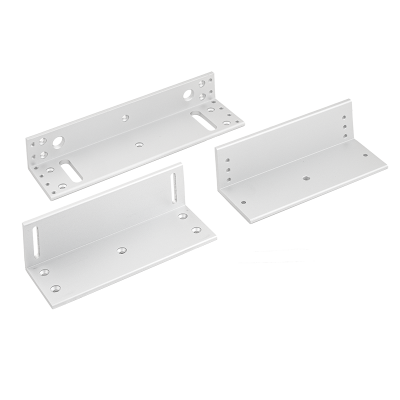

Az ábrán kékes lilás színnel láthatja a három részből álló "ZL" szerelőkonzol szettet. A „ZL” - konzol egy kiváló megoldás befelé nyíló ajtók síktapadó mágnessel történő zárásához. Az „L” - konzol nyújtotta állítási lehetőségek között biztosan megtalálja a szerelési környezethez legmegfelelőbbet -tetszés szerint rögzíthetjük a mágnest a keskeny, vagy a szélesebb oldalhoz-, míg a „Z” - konzol segít az ellendarab rögzítésében. A „Z” - konzol mélységének állításával pedig könnyedén kiküszöbölhető az ajtólap és a tok síkjai közötti távolság, amennyiben ez szükséges. Ajánlott felhasználás: Befelé nyíló ajtók esetében. |
|
|
Letöltések
Csatolt dokumentumok
Paraméterek
| Szerelési mód | felületre szerelhető |
| Konzol anyaga | eloxált alumínium |
| Konzol típusa | "ZL" konzol |
| Konzol rendeltetése | ellendarab rögzítése, síkmágnes rögzítése, ajtó szárnyra, ajtó keretre |
| Javasolt használat | befelé nyíló ajtó esetében |
| "Z" konzol mérete | 185 x 71 x 61 mm x 2 |
| "L" konzol mérete | 265 x 73 x 46 mm |
| Egyéb tulajdonság | Robbanásbiztos környezetbe (ATEX) telepíthető |
| Garancia (jogi személy esetén) | 12 hónap |
| Tanusítvány | CE |
